ความแตกต่างระหว่างการม้วนแนวนอนและการม้วนแนวตั้งคืออะไร?

เฮ้! ในฐานะซัพพลายเออร์อุปกรณ์การม้วนแนวนอน ฉันมักถูกถามถึงความแตกต่างระหว่างการม้วนแนวนอนและการม้วนแนวตั้ง เป็นหัวข้อที่ไม่เพียงแต่สำคัญสำหรับผู้ที่อยู่ในอุตสาหกรรมการผลิตและอุตสาหกรรมคอมโพสิตเท่านั้น แต่ยังน่าสนใจทีเดียวเมื่อคุณเจาะลึกลงไปแล้ว เรามาแยกย่อยกันและดูว่าอะไรที่ทำให้วิธีการคดเคี้ยวทั้งสองนี้แตกต่างออกไป

พื้นฐานของการคดเคี้ยว

ก่อนที่เราจะเจาะลึกถึงความแตกต่าง เรามาดูกันก่อนว่าคดเคี้ยวคืออะไร การม้วนเป็นกระบวนการผลิตที่ใช้ในการสร้างผลิตภัณฑ์ต่างๆ โดยเฉพาะผลิตภัณฑ์ที่ทำจากวัสดุคอมโพสิต กล่าวง่ายๆ ก็คือ การพันเส้นใย เช่น แก้วหรือคาร์บอน ไว้รอบๆ แมนเดรล (แกนที่มีรูปร่าง) เพื่อสร้างชั้นต่างๆ และสร้างโครงสร้าง กระบวนการนี้ใช้กันอย่างแพร่หลายในการผลิตสิ่งต่างๆ เช่น ท่อ ถัง และส่วนประกอบด้านการบินและอวกาศ

ขดลวดแนวนอน

มาเริ่มกันที่การม้วนแนวนอนซึ่งเป็นความเชี่ยวชาญของฉัน ในการม้วนแนวนอน แมนเดรลจะถูกวางในแนวนอนบนแกนหมุนที่กำลังหมุน ระบบป้อนเส้นใยจะเคลื่อนที่ไปตามความยาวของแกนหมุน โดยวางเส้นใยในรูปแบบที่มีการควบคุม

ข้อดีอย่างหนึ่งที่สำคัญของการม้วนแนวนอนคือความเสถียร เนื่องจากแมนเดรลวางราบอยู่ จึงมีโอกาสน้อยที่จะโยกเยกหรือสั่นในระหว่างกระบวนการพัน ส่งผลให้มีการพันขดลวดสม่ำเสมอและสม่ำเสมอมากขึ้น ซึ่งเป็นสิ่งสำคัญสำหรับผลิตภัณฑ์ที่ต้องการความแม่นยำสูง เช่นเครื่องม้วนท่ออีพ็อกซี่-

ข้อดีอีกประการหนึ่งคือความสะดวกในการขนถ่ายแมนเดรล คุณสามารถม้วนมันลงบนแกนหมุนได้ ซึ่งจะตรงไปตรงมามากกว่ามากเมื่อเทียบกับการม้วนตามแนวตั้ง นอกจากนี้ยังหมายความว่าเครื่องม้วนแนวนอนสามารถรองรับแมนเดรลที่ใหญ่และหนักกว่าได้ง่ายขึ้น

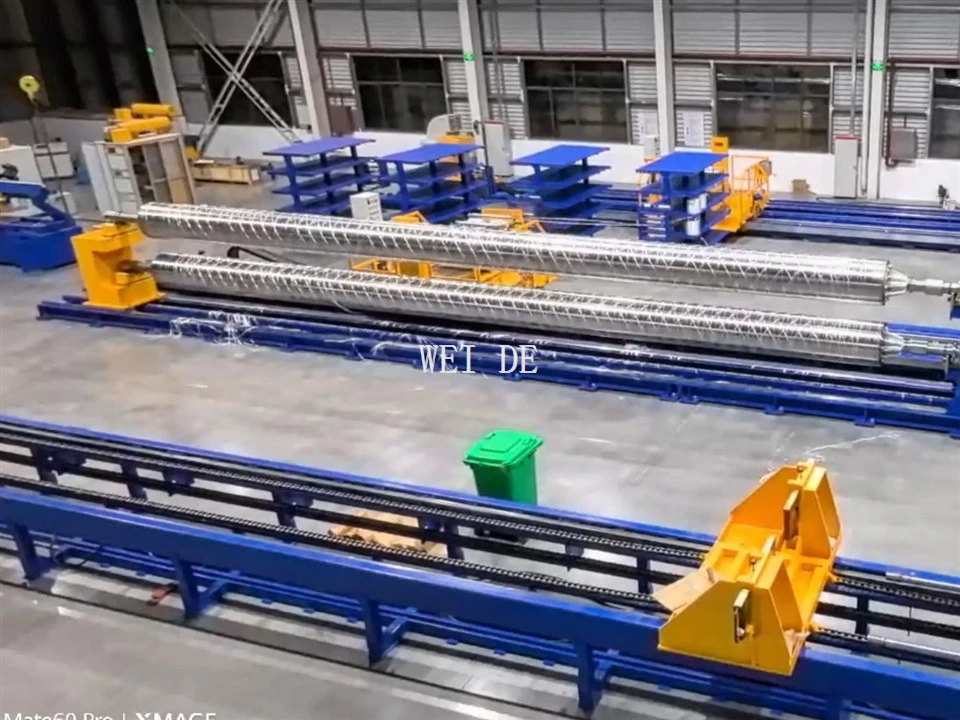

การม้วนในแนวนอนยังเหมาะสำหรับการสร้างผลิตภัณฑ์ทรงกระบอกยาวอีกด้วย การตั้งค่าแนวนอนช่วยให้สามารถพันได้อย่างต่อเนื่องตลอดความยาวของแมนเดรล ทำให้เหมาะสำหรับการผลิตท่อและท่อ ด้วยเครื่องที่เหมาะสมเช่นเครื่องม้วนแนวนอนอีพ็อกซี่คุณสามารถผลิตท่อที่มีเส้นผ่านศูนย์กลางและความยาวต่างๆ ได้อย่างมีประสิทธิภาพสูง

ขดลวดแนวตั้ง

ทีนี้มาดูการม้วนแนวตั้งกัน ในวิธีนี้ แกนหมุนจะถูกวางในแนวตั้ง และระบบป้อนเส้นใยจะเลื่อนขึ้นและลงรอบๆ

ข้อดีที่สำคัญอย่างหนึ่งของการม้วนแนวตั้งคือการใช้แรงโน้มถ่วง แรงโน้มถ่วงช่วยรักษาเส้นใยให้อยู่กับที่ขณะพันรอบๆ แกนหมุน ซึ่งอาจเป็นประโยชน์ต่อวัสดุบางประเภท นอกจากนี้ยังช่วยให้ควบคุมการไหลของเรซินได้ดีขึ้น โดยเฉพาะอย่างยิ่งเมื่อใช้กระบวนการม้วนแบบเปียก

การม้วนแนวตั้งมักใช้สำหรับผลิตภัณฑ์ที่มีรูปร่างที่ซับซ้อนมากขึ้นหรือต้องมีการวางแนวของเส้นใยโดยเฉพาะ ตัวอย่างเช่น โดยทั่วไปจะใช้ในการผลิตส่วนประกอบทรงกลมหรือทรงกรวย การตั้งค่าแนวตั้งช่วยให้มีความยืดหยุ่นมากขึ้นในการเปลี่ยนมุมและรูปแบบการพัน ซึ่งจะมีประโยชน์สำหรับการสร้างชิ้นส่วนที่มีข้อกำหนดด้านโครงสร้างเฉพาะตัว

อย่างไรก็ตาม การม้วนแนวตั้งก็มีความท้าทายเช่นกัน แกนหมุนต้องได้รับการแก้ไขอย่างแน่นหนาเพื่อป้องกันไม่ให้ล้มในระหว่างกระบวนการม้วน ซึ่งอาจทำให้การตั้งค่าซับซ้อนและใช้เวลานานมากขึ้น นอกจากนี้ การขนถ่ายแมนเดรลอาจทำได้ยากขึ้น โดยเฉพาะสำหรับอันที่ใหญ่กว่าและหนักกว่า

รูปแบบการม้วนและการวางตำแหน่งไฟเบอร์

เมื่อพูดถึงรูปแบบการพันและการวางตำแหน่งเส้นใย การพันทั้งแนวนอนและแนวตั้งจะมีลักษณะเฉพาะของตัวเอง

ในการม้วนแนวนอน รูปแบบที่พบบ่อยที่สุดคือแบบขดลวดและเส้นรอบวง การพันเกลียวเกี่ยวข้องกับการพันเส้นใยรอบๆ แมนเดรลในมุมหนึ่ง ซึ่งให้ความแข็งแรงทั้งในทิศทางตามแนวแกนและทิศทางของห่วง ในทางกลับกัน การพันเส้นใยรอบเส้นรอบวงของแมนเดรล ทำให้เกิดความแข็งแรงของห่วง รูปแบบเหล่านี้ทำได้ค่อนข้างง่ายในการติดตั้งแนวนอน และสามารถควบคุมได้อย่างแม่นยำโดยใช้เครื่องม้วนที่ทันสมัย ​​เช่นเครื่องม้วนเส้นใยอีพ็อกซี่-

ในการม้วนแนวตั้ง รูปแบบการม้วนจะมีความหลากหลายมากขึ้น เนื่องจากการวางแนวในแนวตั้ง จึงง่ายกว่าในการสร้างรูปแบบที่ซับซ้อนที่เกี่ยวข้องกับการเปลี่ยนแปลงมุมและทิศทางของขดลวด สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับผลิตภัณฑ์ที่ต้องทนต่อการรับน้ำหนักหลายทิศทาง อย่างไรก็ตาม การบรรลุรูปแบบที่ซับซ้อนเหล่านี้จำเป็นต้องมีระบบควบคุมขั้นสูงและผู้ปฏิบัติงานที่มีทักษะมากขึ้น

คุณภาพของผลิตภัณฑ์และความสม่ำเสมอ

คุณภาพและความสม่ำเสมอของผลิตภัณฑ์เป็นปัจจัยสำคัญในกระบวนการผลิต โดยทั่วไปการม้วนในแนวนอนจะให้ความสม่ำเสมอที่ดีกว่าในแง่ของการกระจายและความหนาของเส้นใย การตั้งค่าแนวนอนที่มั่นคงช่วยให้แน่ใจว่าเส้นใยถูกวางอย่างสม่ำเสมอทั่วทั้งด้ามจับ ส่งผลให้ผลิตภัณฑ์มีความสม่ำเสมอมากขึ้น นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับผลิตภัณฑ์ที่ต้องเป็นไปตามมาตรฐานคุณภาพที่เข้มงวด เช่น ผลิตภัณฑ์ที่ใช้ในอุตสาหกรรมการบินและอวกาศและยานยนต์

การม้วนแนวตั้งยังสามารถผลิตผลิตภัณฑ์คุณภาพสูงได้ แต่อาจต้องมีการตรวจสอบและปรับเปลี่ยนอย่างระมัดระวังมากขึ้น อิทธิพลของแรงโน้มถ่วงและรูปแบบการม้วนที่ซับซ้อนมากขึ้นบางครั้งอาจทำให้เกิดการเปลี่ยนแปลงในการวางตำแหน่งเส้นใย อย่างไรก็ตาม ด้วยอุปกรณ์ที่เหมาะสมและผู้ปฏิบัติงานที่มีประสบการณ์ ปัญหาเหล่านี้สามารถลดลงได้

ประสิทธิภาพการผลิต

ในแง่ของประสิทธิภาพการผลิต การม้วนแนวนอนมักมีความได้เปรียบ ความง่ายในการขนถ่ายแมนเดรล รวมกับความสามารถในการจัดการแมนเดรลที่ใหญ่ขึ้น ช่วยให้รอบการผลิตเร็วขึ้น เครื่องม้วนแนวนอนยังสามารถทำงานอัตโนมัติได้ง่ายขึ้น ซึ่งช่วยเพิ่มผลผลิตอีกด้วย

ในทางกลับกัน การพันในแนวตั้งอาจมีอัตราการผลิตที่ช้ากว่า เนื่องจากการตั้งค่าที่ซับซ้อนกว่าและความจำเป็นในการควบคุมที่แม่นยำยิ่งขึ้น อย่างไรก็ตาม สำหรับผลิตภัณฑ์ที่ต้องการความสามารถพิเศษของการม้วนในแนวตั้ง การเปลี่ยนความเร็วในการผลิตอาจคุ้มค่า

การพิจารณาต้นทุน

ต้นทุนถือเป็นปัจจัยสำคัญในการผลิตเสมอ เครื่องม้วนแนวนอนโดยทั่วไปมีความคุ้มค่ามากกว่าในแง่ของการลงทุนเริ่มแรก มีการออกแบบที่เรียบง่ายกว่าและผลิตได้ง่ายกว่า ซึ่งหมายความว่ามักจะมีราคาต่ำกว่าเครื่องม้วนแนวตั้ง

นอกจากนี้ค่าใช้จ่ายในการดำเนินงานของการพันขดลวดแนวนอนมักจะต่ำกว่า การตั้งค่าที่ง่ายกว่าและการบำรุงรักษาที่ง่ายขึ้นส่งผลให้เวลาหยุดทำงานน้อยลงและค่าซ่อมก็ลดลง อย่างไรก็ตาม ความคุ้มค่าและประสิทธิผลยังขึ้นอยู่กับข้อกำหนดเฉพาะของผลิตภัณฑ์ด้วย หากผลิตภัณฑ์สามารถทำได้โดยใช้การพันขดลวดแนวตั้งเท่านั้น ต้นทุนที่สูงกว่าก็อาจสมเหตุสมผล

เลือกอันไหน?

คุณควรเลือกวิธีการม้วนแบบใด? มันขึ้นอยู่กับหลายปัจจัย หากคุณกำลังมองหาผลิตภัณฑ์ทรงกระบอกยาว เช่น ท่อและท่อ และคุณให้ความสำคัญกับความมั่นคง ความง่ายในการใช้งาน และการผลิตในปริมาณมาก การพันในแนวนอนอาจเป็นทางออกที่ดี คุณสามารถใช้ประโยชน์จากประสิทธิภาพและความแม่นยำที่นำเสนอโดยเครื่องจักรเช่นเครื่องม้วนแนวนอนอีพ็อกซี่-

ในทางกลับกัน หากคุณต้องการสร้างผลิตภัณฑ์ที่มีรูปร่างที่ซับซ้อนหรือมีการวางแนวของเส้นใยที่เฉพาะเจาะจง และคุณยินดีที่จะจัดการกับข้อกำหนดในการตั้งค่าและการควบคุมเพิ่มเติม การม้วนแนวตั้งอาจเหมาะสมกว่า

บทสรุป

โดยสรุป การม้วนทั้งแนวนอนและแนวตั้งมีข้อดีและข้อเสียเฉพาะตัว ในฐานะซัพพลายเออร์อุปกรณ์ม้วนแนวนอน ฉันเชื่อมั่นในความสามารถของการม้วนแนวนอนสำหรับการใช้งานหลายประเภท แต่ฉันยังตระหนักถึงความสำคัญของการม้วนแนวตั้งในอุตสาหกรรมและผลิตภัณฑ์บางประเภทด้วย

หากคุณอยู่ในตลาดเครื่องม้วนและไม่แน่ใจว่าประเภทใดที่เหมาะกับคุณ โปรดติดต่อเราได้เลย เราสามารถหารือเกี่ยวกับข้อกำหนดเฉพาะของคุณและช่วยคุณในการตัดสินใจอย่างมีข้อมูล ไม่ว่าคุณจะต้องการเครื่องม้วนท่ออีพ็อกซี่หรือเครื่องม้วนเส้นใยอีพ็อกซี่เราพร้อมให้ความช่วยเหลือคุณในการหาทางออกที่ดีที่สุดสำหรับธุรกิจของคุณ มาเริ่มการสนทนาและดูว่าเราจะทำงานร่วมกันเพื่อตอบสนองความต้องการด้านการผลิตของคุณได้อย่างไร

อ้างอิง

• "กระบวนการผลิตวัสดุคอมโพสิต" โดย John Summerscales
• “เทคโนโลยีการม้วนเส้นใย” โดย AP Mouritz
